(技術性商品,下單前請先詢問確認)

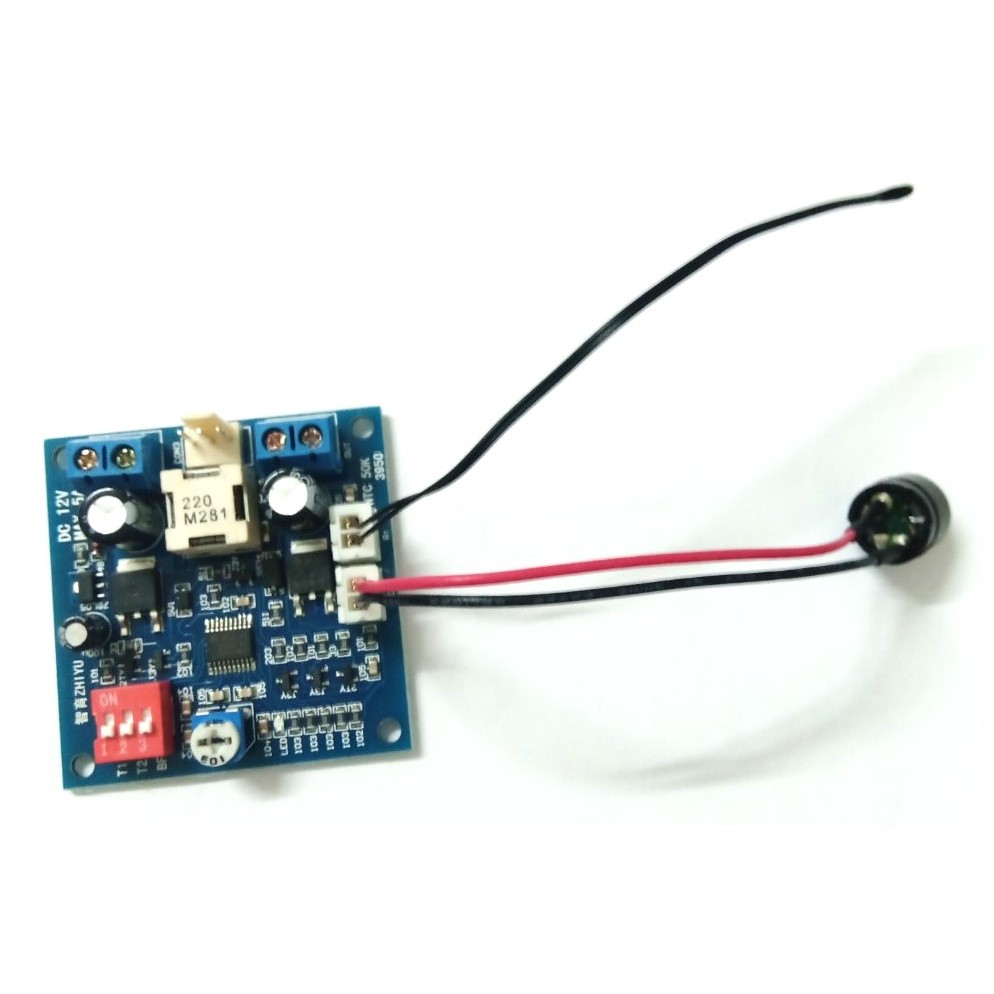

1.採用同步整流變換器設計，效率高，大電流工作下也不需要額外加散熱器，輸出為平滑直流電（無脈衝），直驅輸出設計，任何工作點不會產生雜訊。

2.可支援所有12V 5A以內的風扇，包括有刷直流電機、水泵、燈泡等，在不超過最大電流前提下可以多個

風扇並聯工作，上電有軟啟動。

3.可以通過轉動板上可調電阻任意手動調速。

4.帶有四溫區自動溫控變速功能，插上溫控探頭（單獨購買）後自動生效，溫控工作時將以手動調節的轉速為最低速工作，最高速則是12V直通，溫區中間轉速無極線性變化。

5.帶有一個通道的工作監視功能，可以支援一路帶有轉速線（比如三線風扇）的停轉監視報警，當轉速低於450轉時聲光報警（需要配蜂鳴器，單獨購買）。注意事項：不要接反電源，輸出不可短路，不可用於汽車（電壓抖動嚴重）！

設置說明（每次設置後要重新上電才能生效）：

溫區設定：設定如下：

開關T1 開關T2 加速溫度 全速溫度

OFF OFF 35℃ 45℃

ON OFF 40℃ 55℃

OFF ON 50℃ 70℃

ON ON 60℃ 90℃

停轉報警設置：設定開關3處於on位置時為開啟停轉報警功能，請將監視的三線風扇查到輸出中間的

三線風扇插針位置，當此風扇轉速低於閾值將報警直至風扇轉速恢復停止。不需要停轉報警功能請將

此開關撥OFF（非ON）

詳細參數：

電路板尺寸：50mm*49mm*15mm，

定位孔中心距：44mm*43mm，直徑：3.2mm

電源電壓：DC12V 可在9-14V之間安全工作，不可用於汽車！

電源電流：根據風扇總電流確定，板自身耗電小於0.1A輸出調節範圍：電源電壓的 0%-100%（可關停**）

溫度測量誤差：根據溫度探頭誤差情況，一般2-5%（配店內小黑頭溫度探頭誤差1-2攝氏度）

最大連續輸出電流：5A

最大峰值輸出電流：7A（3分鐘）

效率：93%（12V輸入 8V 4A輸出狀態下測試）

停轉報警轉速閾值：450+-50rpm（對於2極信號風扇***）**： 當手動調節電壓為很低值或者0V時即相當於

關停風扇，如果溫控運行在關停基礎上，由於到達加速溫度輸出電壓隨溫度升高線性增加，而風扇

需要至少3-5V 電壓才開始運轉，所以關停風扇後實際感覺的加速溫度（或者稱之為起轉溫度）要比設定溫區中的加速溫度高，而且這樣使用在熱源量小時候可能會導致風扇頻繁啟 停從而導致熱源部件溫度忽高忽低，慎用。

***：97%以上常見風扇均是2極信號風扇，其他還有3極以及4極信號風扇（很少見），對於2極信號如果是低於450轉報警，則對於3極信號風扇則是相當於低於300轉報警。
