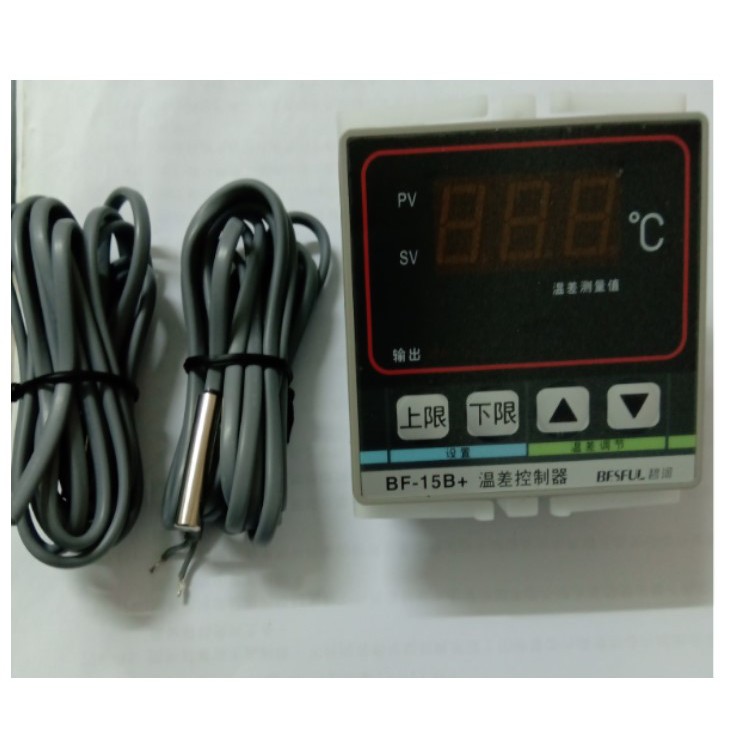

AC90V~250V太陽能溫差控制器 雙探頭溫差迴圈泵控制開關

要應用於熱水溫差迴圈、回水系統控制等場合。 可智慧檢測【高溫點（例如集熱器）】和【低溫點（例如水箱）】之間的溫度差值，當【溫度差值】達到使用者的預設值時，自動啟動繼電器輸出控制【迴圈泵】等負載對高低溫介質進行冷熱迴圈，以達到縮小、降低高溫、低溫這兩個溫區間的溫度差值（簡稱溫差）。 BF-15B+ 設計為正溫差啟動有效，負溫差不會啟動輸出。 操作極為簡單，通過直接調節溫差上限、溫差下限即可實施控制。 寬場電源設計，能在AC80V～240V供電電源之間 自我調整工作，穩定、可靠、持久

主要功能

· 兩路240K NTC溫度感測器輸入

· 一路常開、常閉點輸出

· 溫差迴圈功能

· 溫差顯示

· 測溫偏差矯正功能

· 掉電記憶保護功能

規格及技術參數

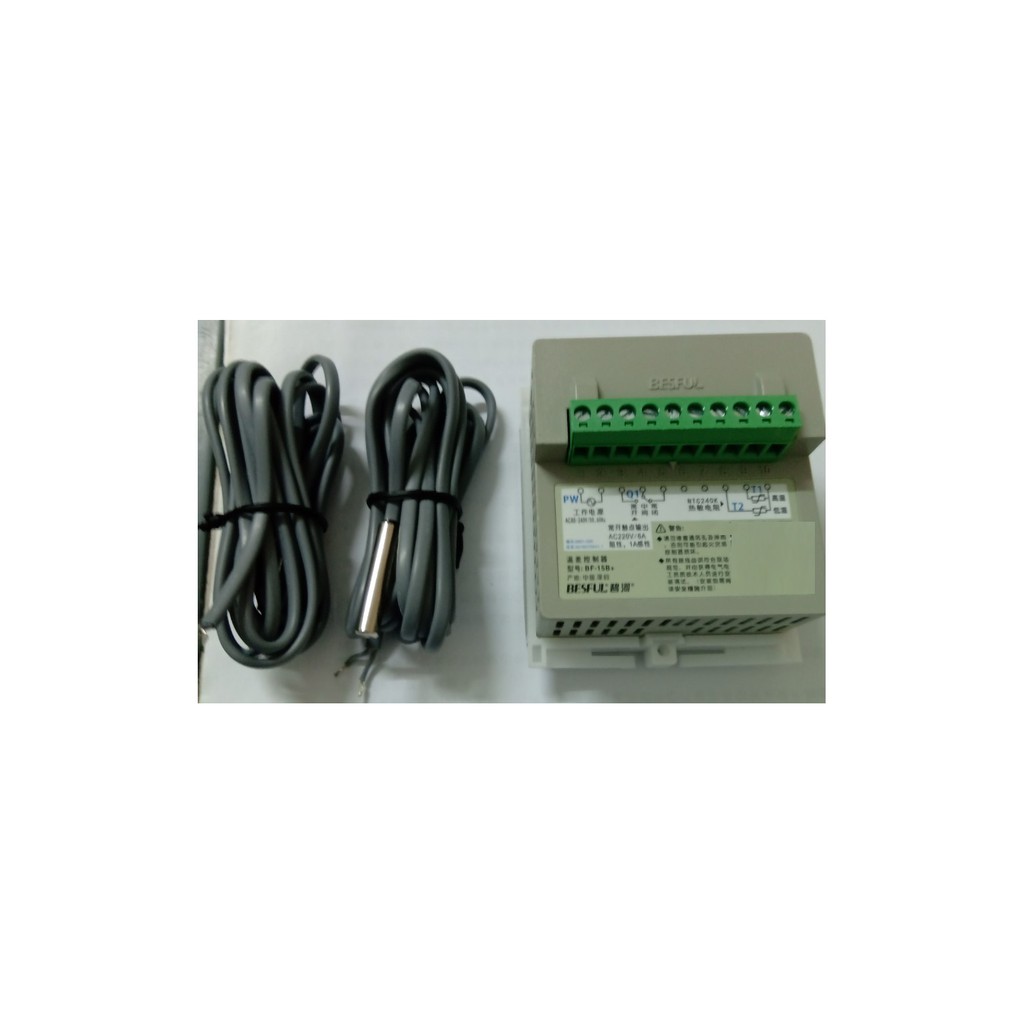

產品包裝清單 1.主機 2.NTC(240K)溫度傳感線兩條 3.說明書 4.固定支架

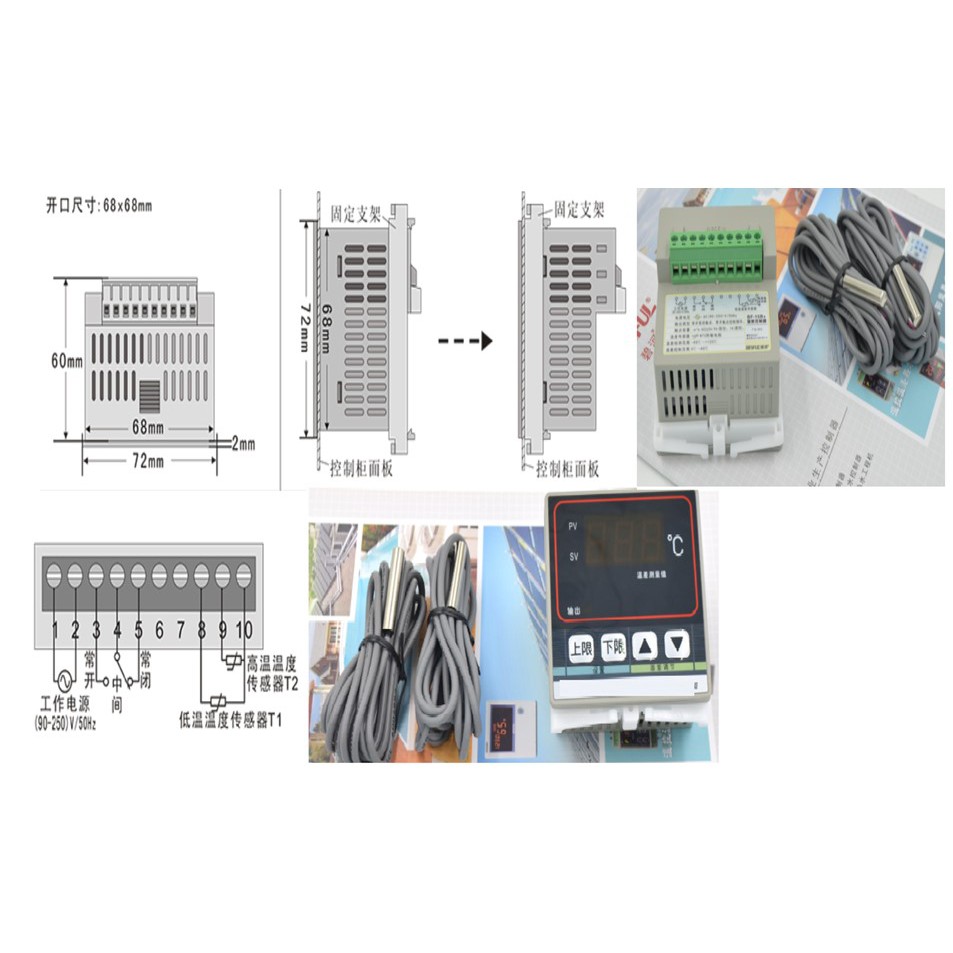

外觀尺寸(mm) 長72×寬72×深60

安裝及尺寸(mm) 窗式安裝，開口尺寸為68×68

重量 淨重：0.204Kg 毛重：0.264Kg

工作電源及消耗功率 AC(80～240)V，2W

使用環境 -10℃～50℃

顯示方式 LED數碼顯示

按鍵 按壓式薄膜按鍵

輸入 兩路240K NTC 熱敏電阻溫度感測器輸入，測量範圍-20～120℃

輸出

1.一路繼電器常開、常閉觸點輸出，控制溫差迴圈

2.輸出觸點電流容量為阻性負載6安培，感性負載1安培。

可控制1000W的電加熱或者200W的電機或水泵，更大負載需用交流接觸器擴容

測量範圍 -99～120℃

設置範圍 0～60℃

控制範圍 0～60℃

其他參數

1.溫度感測器信號線可長距離用普通導線延長使用，有效範圍100米。

2.設置參數掉電長期保持記憶 3.控溫回差在0℃～30℃。

操作方法: 設定上限溫差值 必須大於下限溫差值

設定溫差上限方法

工作狀態下,左手直接按住上限按鈕,進入溫差上限設置狀態

右手按︿或﹀調整參數,每按︿或﹀ 1次,溫度增減1度

溫度上限最大值為60度,最小為0度

設定溫差下限方法

左手鬆開上限按鈕,直接按住下限按鈕,進入溫差下限設置狀態

右手按︿或﹀調整參數,每按︿或﹀ 1次,溫度增減1度

溫度下限最小值為0度,最大為60度

完成上述設定後,回到工作畫面,顯示目前溫差值

應用範例

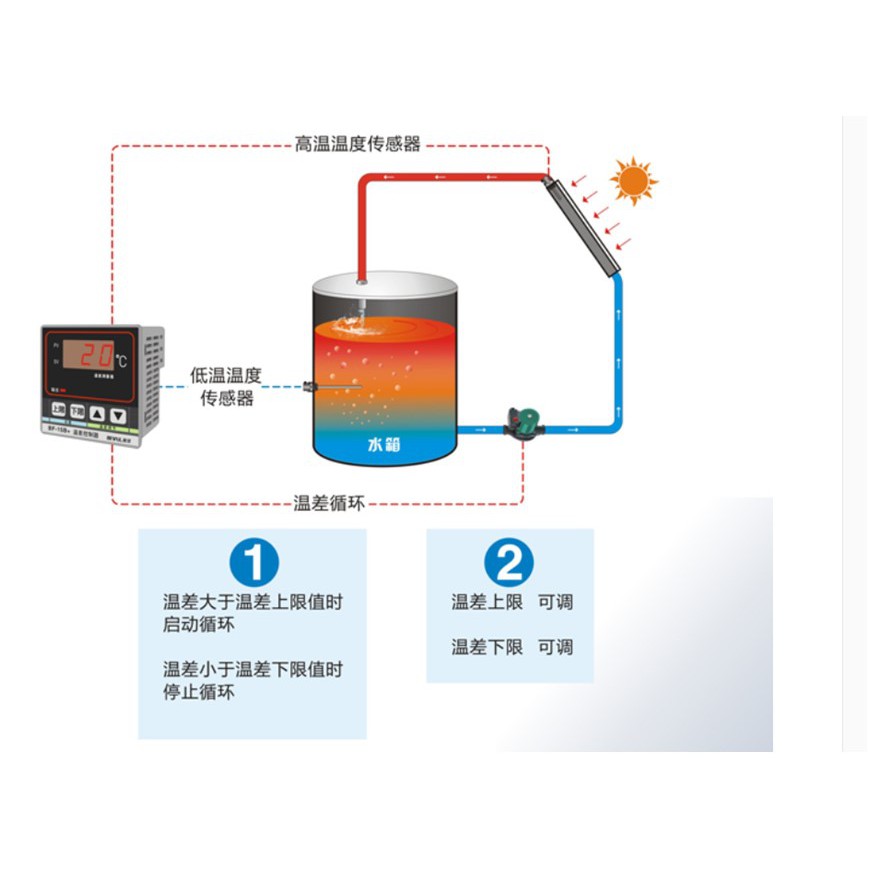

將高溫傳感器接在集熱板上(T2),低溫傳感器接在儲水箱上(T1),完成電氣連接後,接上電源,控制器畫面顯示高溫點與低溫點之間的溫差值 , 稱溫T溫差

如果用戶希望T溫差>10度時啟動循環泵,T溫差<3度時停止循環泵工作,則按以下方式進行設置

1. 首先設定溫差”上限”值為10度

2. 其次設定溫差”下限”值為3度

當集熱板T2水溫已升到60度,假設此時儲水箱(T1)水溫50度,T2-T1=10度,兩者溫差值已達10度,控制器輸出,通過交流接觸器啟動循環泵,將儲水箱水打向集熱板,集熱板水(高溫水)則流向儲水箱,整個系統冷熱水得以循環流動混合,漸漸地,集熱板水溫與儲水箱水溫經過強制循環後趨近一致,兩點間的溫度差值越來越小,當減小到<3度時,控制器停止輸出,循環泵關閉
